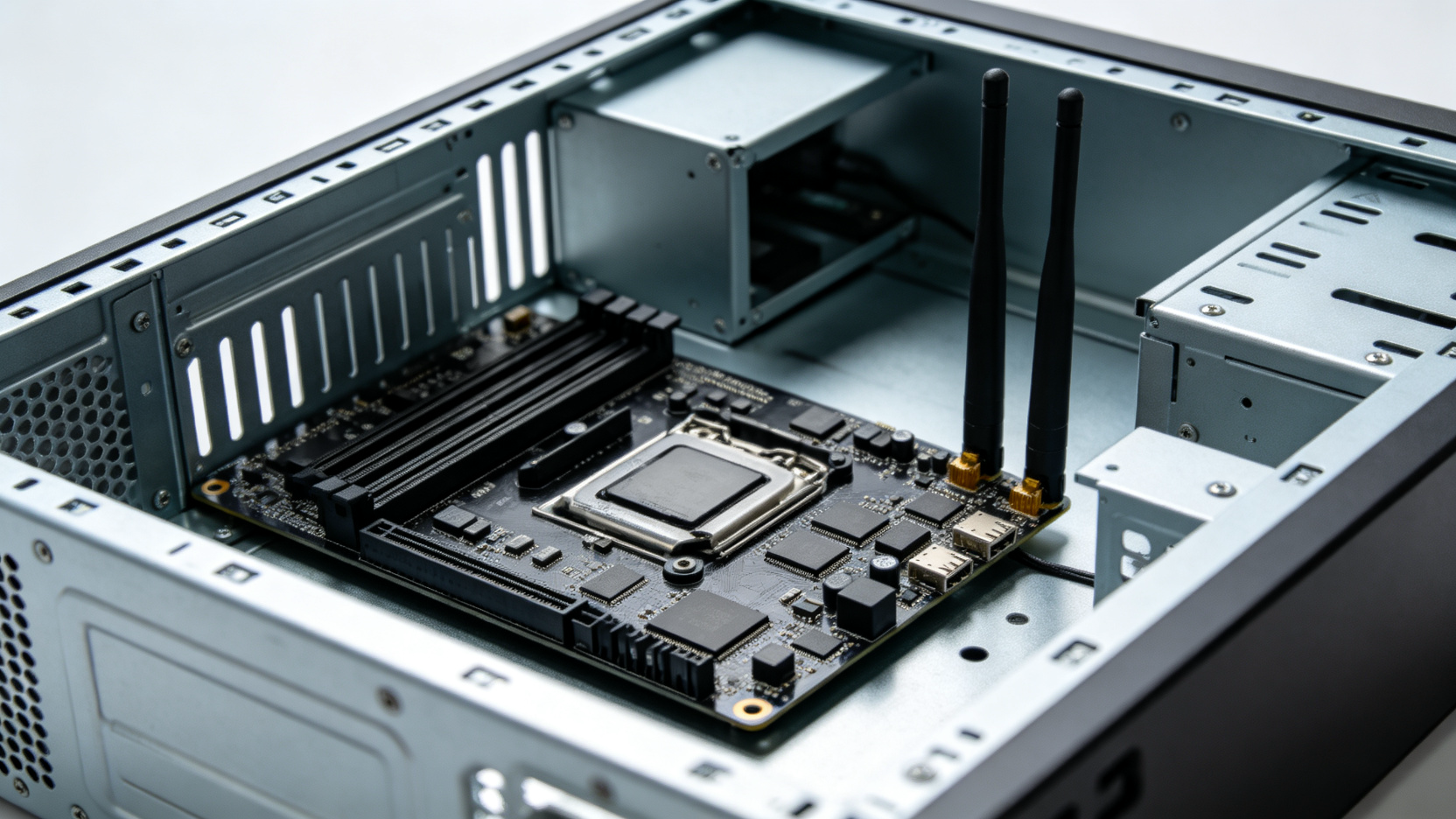

金属机箱内板载天线与外置天线信号实测对比
背景与定位
金属机箱对4G信号有显著屏蔽，板载天线与外置天线在实测中的差异直接影响设备驻网与支付成功率。本文拆解两种天线在金属机箱内的信号表现、安装工程要点与测试清单，数据来自实际部署案例。
核心概念
自助设备主流通信模组提供两种天线形态：板载天线（PCB印刷或陶瓷贴片）与外置天线（吸盘、棒状或FPC软天线）。板载天线集成度高、无需开孔，但置于金属机箱内时，近场金属面会改变天线谐振频率，导致增益下降、驻波比升高。外置天线可引至机箱外，远离金属反射面，但需增加开孔与防水处理。
核心评价指标包括：RSSI（接收信号强度）、SNR（信噪比）、驻波比（VSWR）、丢包率。部署前需以实测数据为依据，而非仅看天线规格书。
比较项板载天线外置天线安装方式集成于PCB，无需开孔需开孔或磁吸，引线至机箱外金属机箱影响屏蔽严重，增益下降远离金属面，增益保持批量一致性高，无装配差异受安装位置、线缆弯折影响成本与工时低高，需额外防水与固定
流程/时序
实际测试流程如下：
将同一通信模组分别配置板载天线与外置天线，置于同一金属机箱内。
固定机箱开孔尺寸、天线位置、线缆长度，排除变量。
上电后记录模组搜网、附着、建立TCP连接的时间戳。
连续运行72小时，每小时采样一次RSSI、SNR、丢包率。
典型时序：模组上电→搜网（约10-30秒）→附着4G网络→建立TCP长连接→发送心跳包→接收平台指令。金属屏蔽导致弱信号时，搜网时间可能延长至60秒以上，且出现反复重搜。外置天线可显著缩短驻网时间。
工程要点
实测结果表明，在金属机箱内，板载天线的RSSI平均低于外置天线，且波动更大。某机场候机厅部署记录显示，约20%设备因金属结构屏蔽出现支付延迟，加装外置天线后恢复。这一数据说明金属环境下的天线选择不能仅凭经验。
板载天线的优点：装配简单、无外露部件、防水防尘等级高。缺点：金属机箱内增益衰减明显，弱信号场景容易掉线。
外置天线的优点：信号增益高、驻网稳定。缺点：需要开孔或引线，破坏机箱防护等级，增加安装工时；线缆过长会引入额外损耗，一般建议不超过1米。
一个真实局限：外置天线如果采用磁吸底座，在剧烈振动设备上可能移位，导致信号波动。
上线检查清单
部署前必须逐项核对：
天线类型与模组规格书匹配，SMA/IPEX接口正确
金属机箱开孔位置避开电源模块、电机等强干扰源
外置天线线缆长度实测衰减，必要时加信号放大器
开孔处使用防水胶圈或PG接头，保持IP等级
批量部署前抽取3-5台做72小时驻网压力测试
记录弱信号场景的RSSI与SNR基线，供后续故障排查对比
结语
金属机箱内的天线选型本质是信号增益与安装成本的平衡。板载天线适合开放或塑料外壳设备，外置天线则是金属机箱的可靠方案。实际选型建议以现场信号实测为准，避免仅依赖模组厂数据。
Q: 金属机箱一定需要外置天线吗？
A: 不一定。若机箱开有非金属窗口或信号覆盖极好，板载天线可能满足需求，但需实测RSSI与丢包率。
Q: 外置天线线缆多长合适？
A: 一般不超过1米，线缆过长会引入损耗，抵消外置天线的增益优势。
Q: 如何快速判断信号问题是否由天线导致？
A: 对比板载与外置天线在同一位置的RSSI差异，若差值超过6dB，可确认金属屏蔽为主要因素。
关于金属机箱天线布局的更多实测参数与选型建议，可查看账号主页简介。
常见问题
Q：金属机箱一定需要外置天线吗？
A：不一定。若机箱开有非金属窗口或信号覆盖极好，板载天线可能满足需求，但需实测RSSI与丢包率。
Q：外置天线线缆多长合适？
A：一般不超过1米，线缆过长会引入损耗，抵消外置天线的增益优势。
Q：如何快速判断信号问题是否由天线导致？
A：对比板载与外置天线在同一位置的RSSI差异，若差值超过6dB，可确认金属屏蔽为主要因素。
Q：外置天线安装有什么注意事项？
A：需开孔或磁吸，引线至机箱外；开孔位置应避开电源模块、电机等强干扰源；使用防水胶圈或PG接头保持IP等级。
Q：外置天线在振动设备上使用有什么风险？
A：采用磁吸底座的外置天线在剧烈振动设备上可能移位，导致信号波动，影响驻网稳定性。
