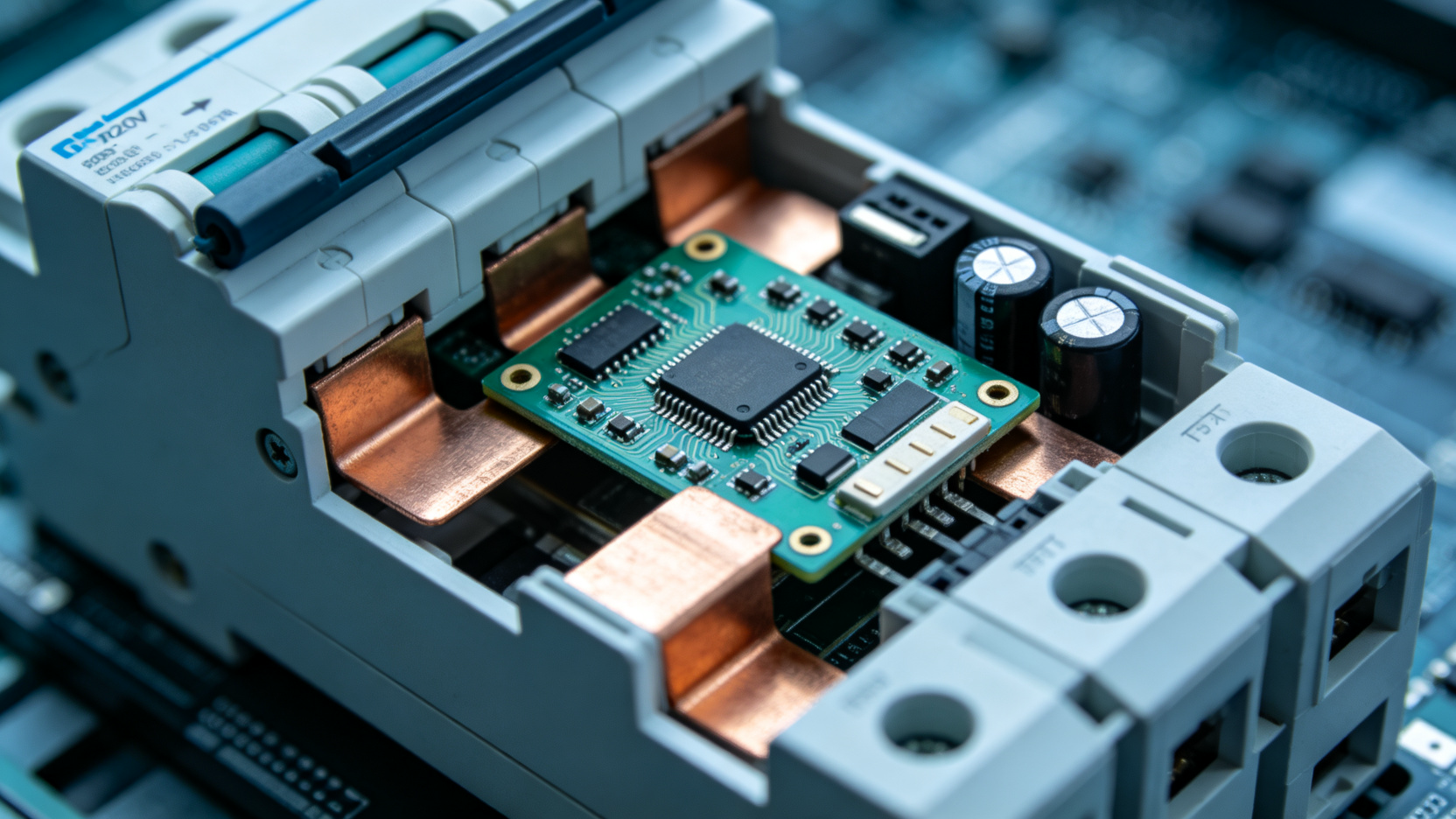

共享棋牌室扫码控电：220V智能断路器接入拆解

共享棋牌室控电的核心，是把麻将机供电回路纳入扫码计费，用220V智能断路器完成通断与计量，替代人工收银与手工对账。

背景与定位

传统棋牌室的电费管理长期处于半人工状态。经营者按小时或包场收取台费时，电费通常被混入总价，无法单独核算；多台麻将机同时运行时，单台设备的通电时长与电量消耗缺乏记录手段。月底对账依赖纸质单据或人工记忆，漏记、错记难以避免，由此产生的对账差异往往需要反复核对甚至由经营者自行承担。

此外，无人值守时段的电费回收完全依赖用户自觉，若遭遇长时间空转或设备未关，电费损耗无法追溯。共享棋牌室作为无人值守场景的典型，对通电控制、自动计费和远程监管的需求比传统经营模式更加突出。

核心概念

在配电箱侧加装智能断路器，将麻将机电源回路串入断路器输出端。断路器默认处于分闸状态，用户扫码支付成功后平台下发合闸指令，麻将机得电进入可用状态；计时结束或用户提前结束订单后，平台下发分闸指令，自动断电并完成结算。整个过程不改动麻将机内部线路，不影响设备原有功能。

智能断路器承担三个角色：

• 通断执行器：接收平台指令控制220V回路通断。

• 状态采集器：实时上报回路通断状态、电流、电压等参数。

• 本地保护器：过载、短路时自动分闸，防止安全事故。

下表列出断路器在棋牌室场景中的关键控制状态：

状态触发条件执行动作待机无订单分闸，麻将机断电运行扫码支付成功合闸，麻将机通电到时提醒订单剩余3分钟平台推送提醒结束计时结束或用户主动结束分闸，同步生成结算单异常过载/短路/离线本地分闸或平台告警

流程/时序

用户消费流程的时序如下：

[用户] --扫码--> [小程序]
[小程序] --创建订单--> [平台]
[平台] --下发合闸指令--> [智能断路器]
[智能断路器] --合闸--> [麻将机通电]
[用户] --开始使用--> [麻将机]
[订单计时] --到时或用户结束--> [平台]
[平台] --下发分闸指令--> [智能断路器]
[智能断路器] --分闸--> [麻将机断电]
[平台] --生成结算单--> [用户确认]

从对账角度看，平台自动记录每一笔订单的开始时间、结束时间、通电时长与对应回路编号，经营者无需现场抄表。此前人工对账中常见的单月差异，在接入后基本收敛为偶发可忽略的偏差。远程后台可查看每路断路器的实时状态，设备离线时平台主动告警，避免无人值守时段的服务中断。

工程要点

• 断路器选型需匹配麻将机额定功率。常见单台麻将机功率在200W至500W之间，但考虑同时启动多台及预留余量，建议按实际回路总功率的1.5倍选型。

• 安装位置必须在配电箱内，由专业电工操作。断路器采用导轨卡装，安装前确认回路断电。

• 麻将机需设置为“通电即待机”模式，确保合闸后用户可直接操作。部分机型需关闭童锁或待机节能功能。

• 平台与断路器之间的通信依赖4G或WiFi，若现场信号较弱，需在配电箱附近增加信号中继。断网时断路器应保持本地分闸策略，避免设备长时间无人监管通电。

• 订单超时未结束时，平台应有自动分闸兜底逻辑，防止用户遗忘导致空转耗电。

上线检查清单

• 逐路测试扫码合闸与分闸，确认麻将机在合闸后3秒内进入待机状态。

• 模拟订单到期、用户提前结束、平台强制结束三种场景，验证分闸动作是否及时。

• 断开网络，确认断路器在离线状态下执行本地策略，恢复网络后状态上报是否一致。

• 验证过载保护：临时接入大功率负载，断路器应在额定阈值内分闸。

• 查看平台订单记录与回路通断日志是否一一对应，确认结算金额与通电时长一致。

• 若对配电箱侧零改造接入的细节感兴趣，可查看账号主页简介。

结语

共享棋牌室的扫码控电，本质是把支付动作与回路通断绑定，形成“支付—合闸—计时—分闸—结算”的闭环。220V智能断路器的接入改造，不涉及麻将机内部结构，工作量集中在配电箱侧，适合已有棋牌室快速部署。

Q: 智能断路器能否同时控制多台麻将机？
A: 可以。多台麻将机可共用同一回路，由单个断路器控制总电源；也可以每台麻将机独立配置断路器，实现单台独立计费。后一种方案对账更清晰，但改造成本略高。

Q: 扫码支付到合闸的延时大概多久？
A: 正常网络条件下，从支付成功到断路器合闸通常在2秒以内。延时主要取决于网络质量与平台指令队列，现场需测试4G/WiFi信号强度。

常见问题

Q：智能断路器如何控制麻将机电源？
A：智能断路器在配电箱侧加装，将麻将机电源回路串入断路器输出端。默认分闸状态，用户扫码支付成功后平台下发合闸指令，麻将机得电；计时结束或用户提前结束订单后，平台下发分闸指令，自动断电并完成结算。

Q：断路器选型需要考虑哪些因素？
A：断路器选型需匹配麻将机额定功率。常见单台麻将机功率在200W至500W之间，但考虑同时启动多台及预留余量，建议按实际回路总功率的1.5倍选型。安装必须在配电箱内，由专业电工操作。

Q：断路器在离线状态下如何工作？
A：断网时断路器应保持本地分闸策略，避免设备长时间无人监管通电。订单超时未结束时，平台应有自动分闸兜底逻辑，防止用户遗忘导致空转耗电。离线状态下恢复网络后，状态上报需与实际情况一致。

Q：扫码控电系统如何解决对账问题？
A：平台自动记录每一笔订单的开始时间、结束时间、通电时长与对应回路编号，经营者无需现场抄表。此前人工对账中常见的单月差异，在接入后基本收敛为偶发可忽略的偏差，远程后台可查看每路断路器的实时状态。

Q：如何验证断路器功能是否正常？
A：需逐路测试扫码合闸与分闸，确认麻将机在合闸后3秒内进入待机状态。模拟订单到期、用户提前结束、平台强制结束三种场景，验证分闸动作是否及时。同时验证过载保护功能，并检查平台订单记录与回路通断日志是否对应一致。
